製品詳細
起源の場所: ヘナン,中国
ブランド名: ZHICHENG
証明: ISO
モデル番号: ZCFについて
支払及び船積みの言葉
最小注文数量: 1
価格: $13.20/sets 1-99 sets
パッケージの詳細: 中部:プラスチックフィルムで,紙箱に入れます.
外部:安全 堅固な輸出複合板ケース,紙箱ケースと木製ケースのマークは,カスタマイズすることができます,またはあなたの要求に応じてパッケージング.
受渡し時間: 5~8日
支払条件: L/C、D/A、D/P、T/T、Western Union、MoneyGram
供給の能力: 15000組のセット/セット每の 月
Warranty: |
1year |
パーソナライズされたサポート: |
ODM,OEM |
テクニック: |
鋳造/火熱化 |
接続: |
フレンズ |
形状: |
同等 |
ヘッドコード: |
丸い |

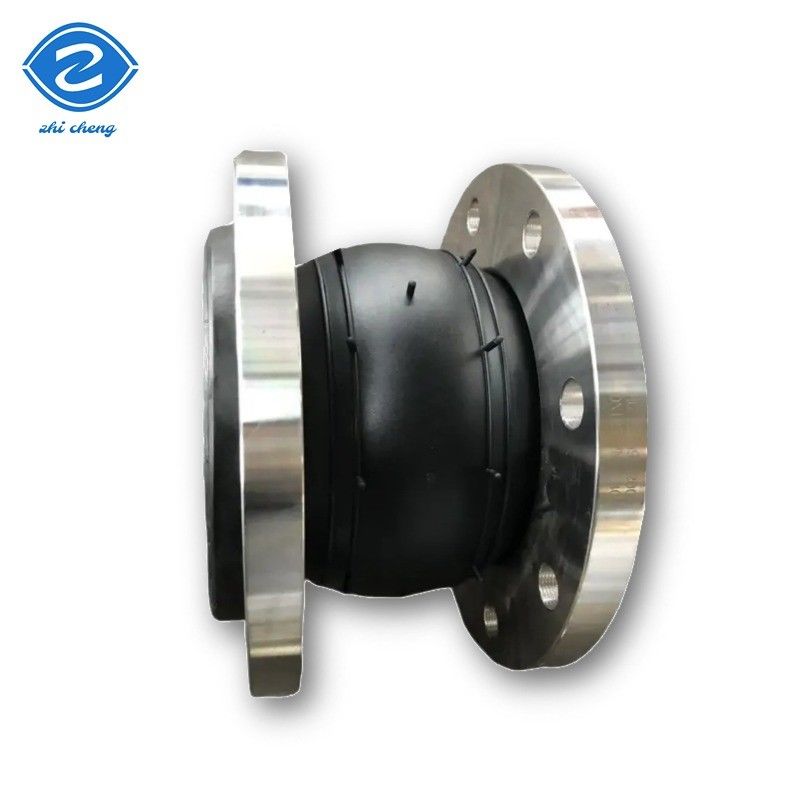

Product name: |
Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
作業温度: |
-15°C-80°C (特別に -30°C-150°C) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
フランジ材料: |
炭酸鋼,ステンレス鋼など |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
Warranty: |
1year |
パーソナライズされたサポート: |
ODM,OEM |
テクニック: |
鋳造/火熱化 |
接続: |
フレンズ |
形状: |
同等 |
ヘッドコード: |
丸い |
Product name: |
Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
作業温度: |
-15°C-80°C (特別に -30°C-150°C) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
フランジ材料: |
炭酸鋼,ステンレス鋼など |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
| パラメータ | SS304 | 炭素鋼 | 重要事項 |
|---|---|---|---|
| 圧力抵抗 | 1.5MPa (ANSI 150LBS) | 1.5MPa | ANSI 300LBS または強化設計を選択 |
| 温度 | -50°C~+200°C | -20°C~+120°C | 高温用途のためのFKM (フローアゴム) |
| 耐腐食性 | 優れた (弱い酸,アルカリ,有機溶媒に耐性) | 腐食防止のコーティングが必要 (ガルバニゼーションなど) | 強い酸性環境では PTFE コーナーを推奨します |
| 費用比較 | 高額 (材料と加工コスト) | 経済的 (コストを30%~50%削減) | 長期維持費は全面的に評価する必要がある |
|
ゴム接合体の材料
|
|
|
||
|
違う 違う
|
名前
|
材料
|
||
|
1
|
外部/内部のゴム
|
NR,NBR,EPDM,SBR,BRなど
|
||
|
2
|
フレーム
|
ナイロン製のカード布
|
||
|
3
|
圧力リング
|
鋼鉄の線糸
|
||
|
4
|
フレンズ
|
Q235 炭素鋼,304 ステンレス鋼など
|
||
|
ゴム接合体の技術条件
|
|
|
|
|||
|
タイプ
|
1
|
2
|
3
|
|||
|
作業圧 (kgf/cm2)
|
1.0(10)
|
1.6 ((16)
|
2.5 ((25)
|
|||
|
爆発圧力 ((Kg f/cm2)
|
2.0(20)
|
3.0(30)
|
4.5 ((45)
|
|||
|
バキューム値 (mmHg)
|
2.0(20)
|
86.7 ((650)
|
100 (七百五十)
|
|||
|
適用される温度
|
-15°C~+80°C (-30°C~+150°C特別)
|
|
|
|||
|
適用されるメディア
|
空気,圧縮空気,水,海水,熱水,油,酸,アルカリなど
|
|
|
|||
|
ゴム接合体の主要接続寸法
|
|
|
|
|
|
|
||||||
|
名指直径 (DN)
|
|
長さ
|
軸移動
|
|
水平移動
|
傾き角
|
||||||
|
mm
|
インチ
|
延長 (mm)
|
圧縮 (mm)
|
mm
|
mm
|
(a1+a2) °
|
||||||
|
32
|
1 と 1/4
|
95
|
6
|
9
|
9
|
15°
|
||||||
|
40
|
1 と 1/2
|
95
|
6
|
10
|
9
|
15°
|
||||||
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
||||||
|
65
|
2 と 1/2
|
115
|
7
|
13
|
11
|
15°
|
||||||
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
||||||
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
||||||
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
||||||
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
||||||
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
||||||
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
||||||
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
||||||
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
700
|
28
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
800
|
32
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
900
|
36
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
1000
|
40
|
260
|
18
|
26
|
24
|
15°
|
||||||
|
1200
|
48
|
260
|
18
|
26
|
24
|
15°
|
||||||
|
1400
|
56
|
350
|
20
|
28
|
26
|
15°
|
||||||
|
1600
|
64
|
350
|
25
|
35
|
30
|
10°
|
||||||
|
1800
|
72
|
350
|
25
|
35
|
30
|
10°
|
||||||
|
2000
|
80
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2200
|
88
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2400
|
96
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2600
|
104
|
450
|
25
|
35
|
30
|
10°
|
||||||
|
2800
|
112
|
450
|
25
|
35
|
30
|
10°
|
||||||
|
3000
|
120
|
500
|
25
|
35
|
30
|
10°
|
||||||
製品写真
