製品詳細
起源の場所: ヘナン,中国
ブランド名: ZHICHENG
証明: ISO
モデル番号: ZCFについて
支払及び船積みの言葉
最小注文数量: 1
価格: $13.20/sets 1-99 sets
保証: |
1年 |
カスタマイズされたサポート: |
ODM,OEM |
テクニック: |
鋳造/火熱化 |
接続: |
フレンズ |
形状: |
同等 |
ヘッドコード: |
丸い |
製品名: |

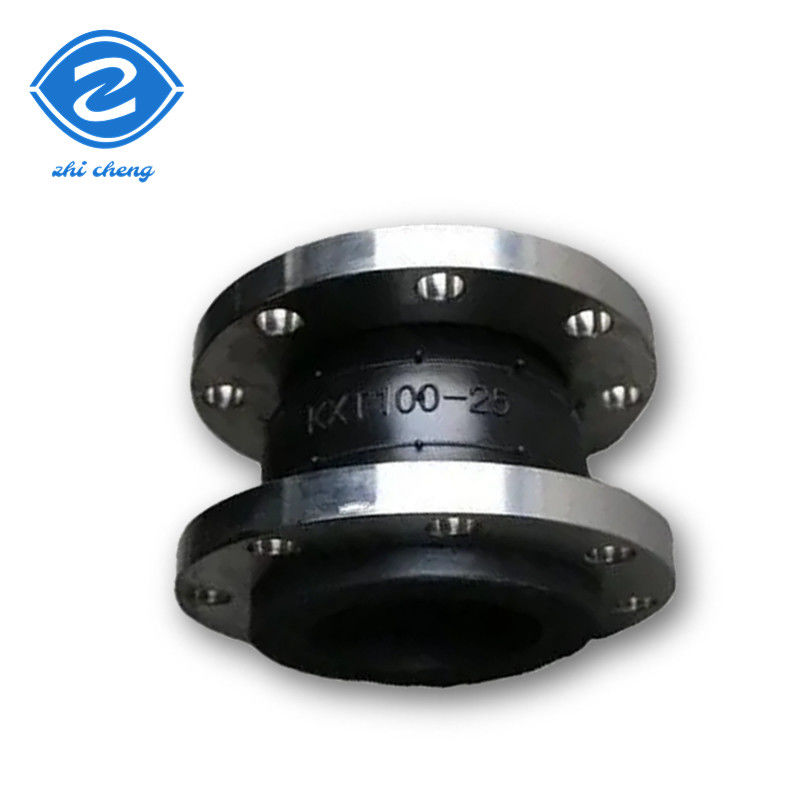

熱売 単球ゴム拡張関節 |
仕事 の 圧力: |
PN6-PN40 |
作業温度: |
-15°C-80°C (特別に -30°C-150°C) |
適当な媒体: |
空気,水,下水道,酸,石油など |
わずかな直径: |
dn25-dn3000 |
フランジ材料: |
炭酸鋼,ステンレス鋼など |
ゴム素材: |
NR,EPDM,NBR など |
フレンズ標準: |
DIN,ANSI,JIS など |
工場アドレス: |
ヘナン,中国 |
保証: |
1年 |
カスタマイズされたサポート: |
ODM,OEM |
テクニック: |
鋳造/火熱化 |
接続: |
フレンズ |
形状: |
同等 |
ヘッドコード: |
丸い |
製品名: |
熱売 単球ゴム拡張関節 |
仕事 の 圧力: |
PN6-PN40 |
作業温度: |
-15°C-80°C (特別に -30°C-150°C) |
適当な媒体: |
空気,水,下水道,酸,石油など |
わずかな直径: |
dn25-dn3000 |
フランジ材料: |
炭酸鋼,ステンレス鋼など |
ゴム素材: |
NR,EPDM,NBR など |
フレンズ標準: |
DIN,ANSI,JIS など |
工場アドレス: |
ヘナン,中国 |
ゴム接合体の材料 | ||||
違う 違う | 名前 | 材料 | ||
1 | 外部/内部のゴム | NR,NBR,EPDM,SBR,BRなど | ||
2 | サイズ | DN25-DN3000 | ||
3 | フレーム | ナイロン製のカード布 | ||
3 | 圧力リング | 鋼鉄の線糸 | ||
5 | フレンズ | Q235炭素鋼,304ステンレス鋼など | ||
ゴム接合体の技術条件 | ||||||
タイプ | 1 | 2 | 3 | |||
作業圧 (kgf/cm2) | 1.0(10) | 1.6 ((16) | 2.5 ((25) | |||
爆発圧力 ((Kg f/cm2) | 2.0(20) | 3.0(30) | 4.5 ((45) | |||
バキューム値 (mmHg) | 2.0(20) | 86.7 ((650) | 100 (七百五十) | |||
適用される温度 | -15°C~+80°C (-30°C~+150°C特別) | |||||
適用されるメディア | 空気,圧縮空気,水,海水,熱水,油,酸,アルカリなど | |||||
ゴム接合体の主要接続寸法 | ||||||||||||
名指直径 (DN) | 長さ | 軸移動 | 水平移動 | 傾き角 | ||||||||
mm | インチ | 延長 (mm) | 圧縮 (mm) | mm | mm | (a1+a2) ° | ||||||
32 | 1 と 1/4 | 95 | 6 | 9 | 9 | 15° | ||||||
40 | 1 と 1/2 | 95 | 6 | 10 | 9 | 15° | ||||||
50 | 2 | 105 | 7 | 10 | 10 | 15° | ||||||
65 | 2 と 1/2 | 115 | 7 | 13 | 11 | 15° | ||||||
80 | 3 | 135 | 8 | 15 | 12 | 15° | ||||||
100 | 4 | 150 | 10 | 19 | 13 | 15° | ||||||
125 | 5 | 165 | 12 | 19 | 13 | 15° | ||||||
150 | 6 | 180 | 12 | 20 | 14 | 15° | ||||||
200 | 8 | 210 | 16 | 25 | 22 | 15° | ||||||
250 | 10 | 230 | 16 | 25 | 22 | 15° | ||||||
300 | 12 | 245 | 16 | 25 | 22 | 15° | ||||||
350 | 14 | 255 | 16 | 25 | 22 | 15° | ||||||
400 | 16 | 255 | 16 | 25 | 22 | 15° | ||||||
450 | 18 | 255 | 16 | 25 | 22 | 15° | ||||||
500 | 20 | 255 | 16 | 25 | 22 | 15° | ||||||
600 | 24 | 260 | 16 | 25 | 22 | 15° | ||||||
700 | 28 | 260 | 16 | 25 | 22 | 15° | ||||||
800 | 32 | 260 | 16 | 25 | 22 | 15° | ||||||
900 | 36 | 260 | 16 | 25 | 22 | 15° | ||||||
1000 | 40 | 260 | 18 | 26 | 24 | 15° | ||||||
1200 | 48 | 260 | 18 | 26 | 24 | 15° | ||||||
1400 | 56 | 350 | 20 | 28 | 26 | 15° | ||||||
1600 | 64 | 350 | 25 | 35 | 30 | 10° | ||||||
1800 | 72 | 350 | 25 | 35 | 30 | 10° | ||||||
2000 | 80 | 420 | 25 | 35 | 30 | 10° | ||||||
2200 | 88 | 420 | 25 | 35 | 30 | 10° | ||||||
2400 | 96 | 420 | 25 | 35 | 30 | 10° | ||||||
2600 | 104 | 450 | 25 | 35 | 30 | 10° | ||||||
2800 | 112 | 450 | 25 | 35 | 30 | 10° | ||||||
3000 | 120 | 500 | 25 | 35 | 30 | 10° | ||||||
